振动磨机主要由底架、机体支架、隔音罩、机体、磨筒、激振器、衬板、弹性职称、磨破介质和驱动电机等几部分组成。振动磨是一种新型的高效制粉设备，有单筒式、双筒式和三筒式三种结构型式，其中2ZM系列振动磨运用范围最为广泛。振动磨是利用圆筒的高频振动，筒中的钢球或钢棒介质依靠惯性力冲击物料，介质冲击物料时的加速度可达10g-15g，因此具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点，可广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。

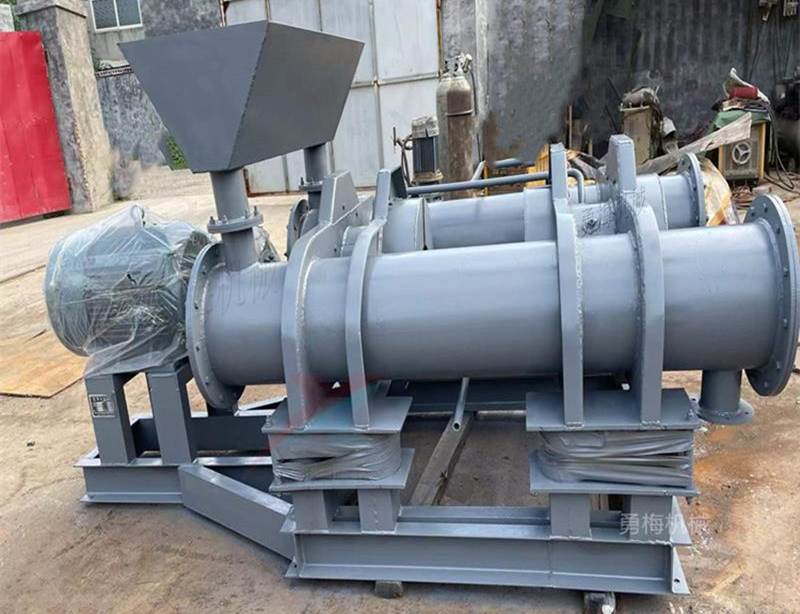

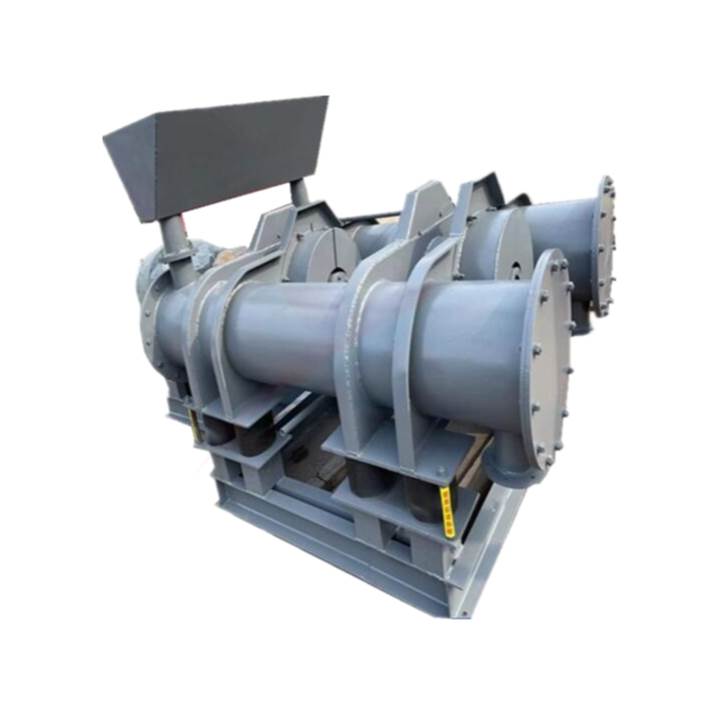

卧式振动磨为双圆筒结构。由电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转，激振器的轴上带有偏心块，由于带偏心块轴的旋转使双圆筒做近似的圆振动。筒体内充填研磨介质（钢球或钢棒）和待粉磨物料，物料既可从上圆筒的进料口进入，上圆筒内粉磨完毕的物料流入下圆筒继续粉磨，最后从下圆筒的出料口排出，即单进单出；物料也可同时进入上下圆筒进行粉磨，然后同时排出，即双进双出或双进四出。筒体做圆振动时，筒内的介质和物料在筒内翻转，互相冲击，这种有规律的翻转、冲击和介质的自转，使物料在短时间内得到粉碎，并达到理想的粉碎效果。。

主要规格和技术参数（以2ZM为例）：

使用和维护:

    振动磨要求均匀加料，给料量应在试机时调整合适。振动设备上的固定螺栓容易松动，设备启动前应将各处的螺栓再检查紧固一次。
振动磨空车启动20秒后再向磨内给料。停机前先停止给料，约20秒后再停车。
振动磨中的介质是要磨损消耗的，当介质消耗掉10%-15%时，或感到出料粒度有变化时，应补充新的介质，按原先加入介质的很大尺寸加入，同时检查被磨细的介质，太细的要选出。
经常检查弹簧是否出现裂纹，一旦发现，应及时更换，以免运转中断裂而造成主机其他部分损坏。轴承应每周用油枪加油一次（2#或3#复合锂基脂）每个轴承每次补给量约0.1Kg，润滑脂量不要超过轴承室内容积的1/3-2/3。轴承高温度不得超过75°C。

安装和调整:

    振动磨的底架应安装在水泥基础上，底架应找平找正。圆筒两侧支座下部的水平误差不得大于0.5mm，底架找平找正后，将地脚螺栓二次灌浆固定牢。安装所需要的地脚螺栓由用户自备。
振动磨安装好后，筒体在装入介质前，筒体的中心线应比电动机的中心线高8mm，筒体装入介质后，筒体的中心线应低于电动机的中心线11mm。
介质在圆筒中的填充率为65-75%，填充率过高或过低都不能得到理想的粉磨效果。
激振器的冷却水路应并联,振动磨运转时有噪音发生， 为了降低环境噪音，应将振动磨用隔音罩密闭。
振动磨调整完毕后，应将隔音罩装好。各密封防尘部分和软连接接口应处于工作状态，如有损坏或失效，应立即处理或更换。
