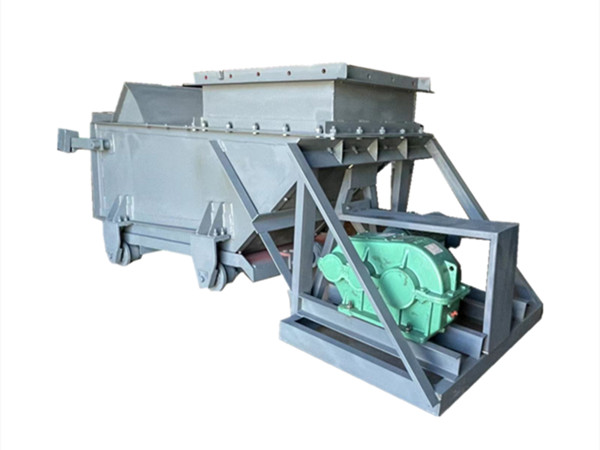

产品介绍：
K型给煤机由机架、底板（给料槽）、传动平台、漏斗、闸门、托辊组成，当电机开动后经弹性联轴器,减速机、曲柄连杆机构拖动倾斜5度的底板,在辊上作直线往复运动,料均匀地卸到其它设备上.K型往复式给料机可根据需要设有带漏斗、不带漏斗两种形式。
工作原理：
K型往复式给煤机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。

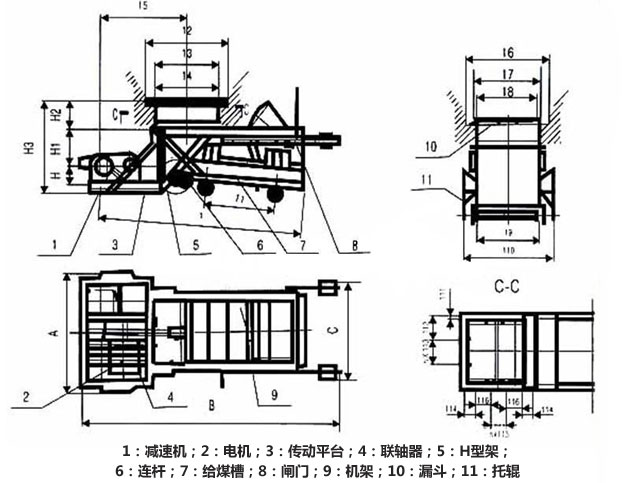

给煤机结构：
给煤机参数表：
| 型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 给料能力 | 底板行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
| 200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄转速(r/min) | 57 | 57 | 62 | 62 | 62 | |||||||
| 电动机 | 型 号 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M-8 | YB200L1-8 | ||||||
| Y160M1-8 | Y160M1-8 | Y160M1-8 | Y160M-6 | Y200L1-6 | ||||||||
| 功率(KW) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
| 减速机 | 型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
| 允许zui大粒度(mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 设备重量 (Kg) | 带料斗 | 1465
| 1626
| 1925
| 2505
| 3558
| ||||||
| 不带料斗 | 1330
| 1480
| 1744
| 2255
| 3256 | |||||||
K型给煤机安装尺寸表：
| 型号 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
| K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
| K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
| K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
| K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1543 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
| 型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | K16 | N×MD |
| K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
| K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
| K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 225 | 17×M20 |
| K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
| K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 220 | 20×M20 |
