往复式给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。

工作原理与结构说明：

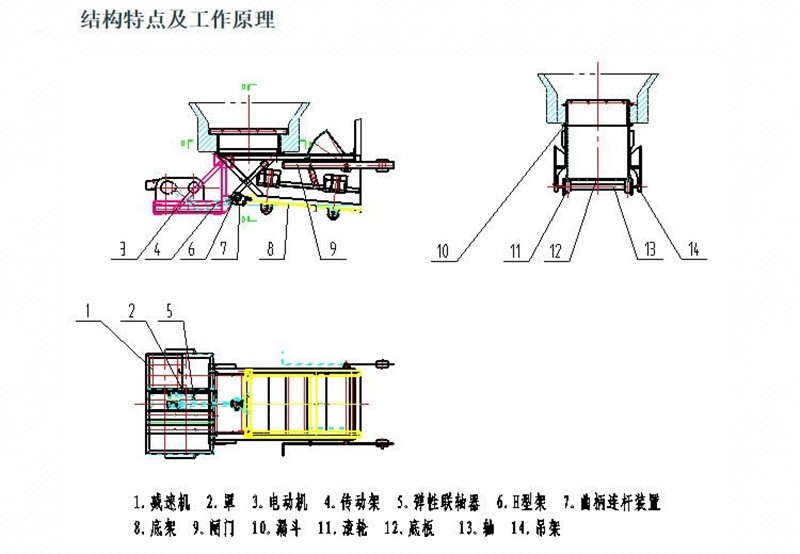

　　K型给煤机由机架、底板（给煤槽）、传动平台、漏斗、闸门、托辊等组成。当电机开动后经弹性联轴器、减速机、曲柄连杆机构拖动倾料5°的底板在辊上作直线往复运动，煤均匀地卸到其他设备上。

　　K型给煤机可根据需要设有带漏斗、不带漏斗两种形式。

　　给煤机设有两种结构形式：1、带调节闸门 2、不带调节闸门，其给料能力由底板行程来达到。

安装说明：

　　给煤机体（或漏斗）是固定在料仓口下，在安装前需要找平，将机架与料仓口用螺栓坚固。然后再将传动平台找正，H形架与机架、传动平台焊牢。减速机、电机找正，调节好后，螺栓坚固。

给煤机的主要部件及作用：

1、给料槽：由两块侧板和底板组成，底板也称给煤板；它们是货载的导向、承载、输送机构。

2、托轮：又叫托辊，是底板的承载及导向机构。

3、曲臂：底板的牵引机构。

4、曲柄：传递动力，带动曲臂使底板做往复运动。在曲柄内装有一偏心盘，曲臂与偏心盘轴相连，通过改变偏心盘轴在曲柄内的位置来调节底板往复运动的行程。

5、减速器：降低速位置，可调节底板的行程。度，增大传动力矩。

6、联轴节：电动机和减速器之间的连接装置，其作用是传递动力。

7、电动机：给煤机的动力源。

给煤机常见故障及处理方法

1、托轮不转原因：轴承损坏、油封损坏进入煤泥。处理方法：更换托轮（成组更换）。将底板吊起固定，卸掉固定托轮一端耳巴，将托轮取下；安新托轮时，先把托轮一端安在未卸掉耳巴上，然后把另一端耳巴安在托轮轴上，抬起托轮及耳巴，把耳巴固定在侧板上。

2、底板端曲臂轴承损坏原因：轴承端盖油封损坏进入煤泥；轴承疲劳损坏。处理方法：先将底板固定，然后拆下曲臂两端连接装置，把曲臂取下；更换轴承后，安装曲臂。
