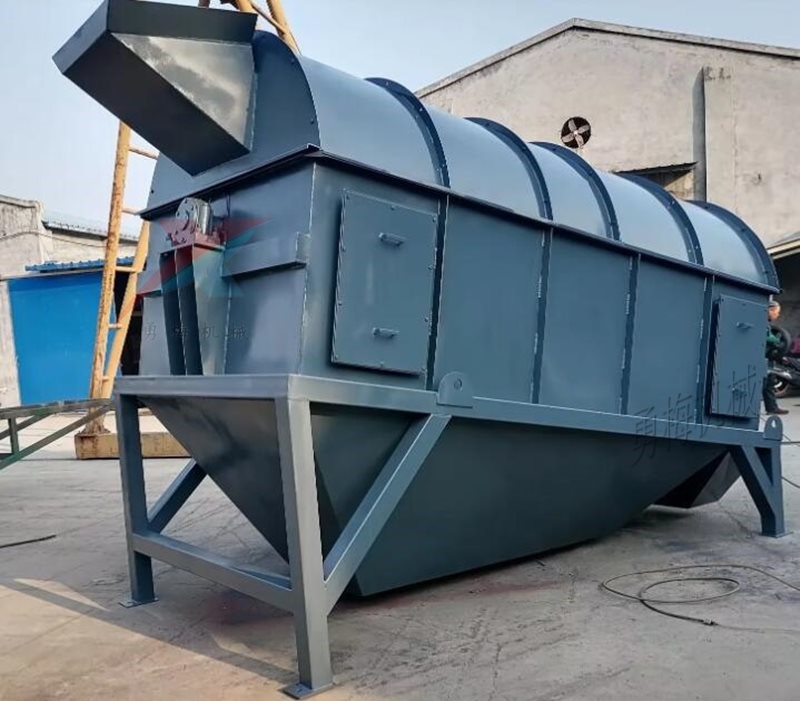

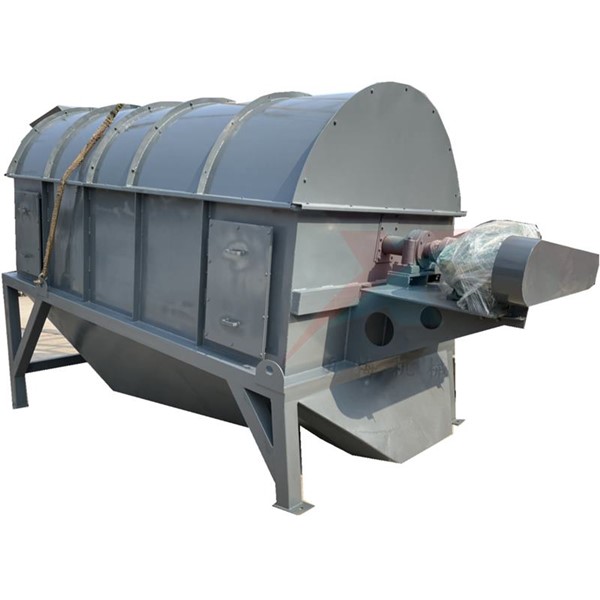

滚筒筛沙机是仿照人工利用斜面筛网筛砂的工作原理，采用平置滚筛筒，并保证料料在筛筒中的多圈内螺旋叶片间可连续滚筛五圈以上，从而使砂料反复翻滚、滑动而充分离散、分离；不同于斜置滚筛引起的大小料相互推挤、埋压，筛分过程匆忙；也不同于斜置振动筛的大小料振跳、混料。

工作原理

　整个设备由原料储料斗、原料供料皮带机、平置筛网、成品砂堆料皮带、弃石出料槽等组成，设备通电运转后由装载机将原料装入大容量储料斗，原料经由供料皮带投入到平置筛筒，旋转的筛筒带动原料在筒内叶片的推挤、翻滚下形成原料在筛网面滑滚的人工筛砂效果，筛出的成品砂通过集料斗落在成品砂皮带上，同时被皮带提升落下呈成品料堆、或直接落入储料斗，整个过程连续且物料分级清楚、准确。

技术参数：

特点

1.安装基础简易：因整个设备为箱形框架结构，只需有一平整地面即可。地面硬化便于清扫。

2.高度整体性：除成品料堆料皮带机外，所有系统都集成于一个整体框架内，既保证了设备的整体性又留有适度的维修保养和巡视空间。便利和安全。

3.拆装转场简便：设备的高度整体性便于施工现场存放或转场运输，拆装部件只有成品堆料皮带机，松开底部固定螺栓和吊挂钢丝绳，将成品皮带机塞入主框架底面即可。

4工作可靠性：其核心的筛分系统采用搅拌机的搅拌原理，原料在搅拌筒内受连续螺旋叶片翻滚、推挤及物料间相互磨擦作用，作用强烈可靠性高。

5滚筛筒平置，料流在筛筒螺旋叶片间滚筛五圈以上，使砂料反复翻滚而充分离散、筛分。不同于斜置滚筛或斜置振动筛所引起的大小料相互冲挤或大料托小料振跳而引起的筛分不、混料现象。

6.使用经济性：

①储料斗容量达8M,使装载机合理安排主设备（如搅拌站）与筛砂机的上料时间，避免装载机在不同上料点及原料间频繁换位，储料斗口宽度大于3.2米，也使装载机轻松上料，降低劳动强度。

②筛网采用可更换片装连接方式，便于磨损后更换或换用不同大小网孔的筛网。

设备安装

1、预埋钢板。安装前应按设备安装图的要求预埋钢板，要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。

2、筛体的安装。根据设备进料口、出料口的位置布置，对筛体安装位置进行确定。

2、安装基础支架。将筛体两端通过吊装安装在基础支架上，并将筛体安装角度调整至设计角度，最后进行固定焊接。

3、连接进料口和出料口。

4、连接筛体下部支架密封板。

5、用手转动滚筒筛分筒，不得有阻力过大或卡死现象，否则应及时查清原因加以调整。

6、滚筒筛出厂后，如超过6个月才安装，则安装前必须将大轴的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。

调试

一）、调试前的准备工作

1、滚筒筛各部件安装完，检查合格后，可进行试运转。试运转前，应详细检查各部件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛运行的障碍物；

2、将长方形检修门处于打开位置，并通过手动盘车旋转筛分筒，观察梳型清筛机构有无犯卡、磨擦现象，若有则可通过调整螺栓进行调整；

3、检查各轴承座、变速箱应润滑良好，变速箱油位应适当；

4、电源接头应牢固可靠，绝缘良好，接地正确。

二）、空载试车

1、点动电机控制按钮，检查电机转向应与笼式滚筒筛所示转向一致；

2、启动设备运转4－－6小时，观察滚筒筛运行情况，若发现异常声响或其它现象，应及时停机检查，找出原因，排除故障。

试运转4－6小时应检查下列项目：

a、 大轴轴承温度，要求最高温度不超过75℃，温升不超过45℃。

b、 各处紧固螺栓的紧固情况，发现松动应及时拧紧。

3、检查电机、转动部件温升情况，应在正常范围之内。

三）、投料

1、在筛分机处于运转平稳状态下，启动进料及出料设备，进行投料试车；

2、正常出料后关闭密封隔离罩（正常运行时，密封隔离罩应始终处于关闭位置）；

3、检查出料粒径和有无漏料及扬尘情况；

4、运转半小时，对各部件进行仔细检查，发现问题及时处理。

5、工作过程中应经常检查运行情况，若发现运行不正常或有异常声响，应及时停机检查，找出原因，排除故障。
