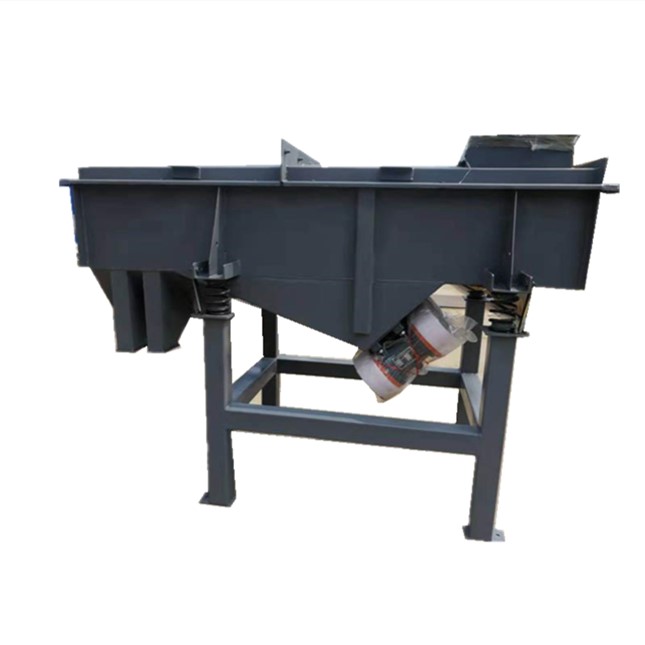

直线筛是一种运动轨迹为直线的中、细筛分设备，采用双电机驱动，具有激振力大、产量高、筛分效率高等特点。它主要由筛箱、筛框、筛网、振动电机等部件组成，适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中的干式粉状物料的筛分、除杂。直线筛可以进行高效的分离和筛选，处理能力大，筛分精度高，且易于维护和清洁，被广泛应用于各种物料的筛选和分级。
直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。
| 型号 | 筛面尺寸（mm） | 筛面层数 | 网孔尺寸 （目/in） | 处理量（t/h） | 振次Min | 双振幅（mm） | 电机功率（kw） | 振动方向角（°） | 外型尺寸(长×宽×高)（mm） |
DZSF520 | 500×2000 | 1 | 2～200 | 0.05～5 | 960 | 6～7 | 2×0.4 | 45～60 | 2075×806×990 |
2DZSF520 | 2 | 0.05～5 | 960 | 6～7 | 2×0.4 | 45～60 | 2135×806×1050 | ||
3DZSF520 | 3 | 0.03～5 | 1450 | 4～6 | 2×0.4 | 45 | 2195×806×1050 | ||
DZSF525 | 500×2500 | 1 | 0.06～8 | 960 | 5～7 | 2×0.4 | 45～60 | 2575×806×990 | |
2DZSF525 | 2 | 0.06～8 | 1450 | 4～6 | 2×0.4 | 45 | 2635×806×1050 | ||
3DZSF525 | 3 | 0.06～8 | 960 | 6～8 | 2×0.75 | 45～60 | 2695×806×1110 | ||
4DZSF525 | 4 | 0.1～15 | 1450 | 5～7 | 2×0.4 | 45 | 2755×806×1170 | ||
5DZSF525 | 5 | 0.08～15 | 1450 | 5～7 | 2×0.4 | 45 | 2815×806×1230 | ||
6DZSF525 | 6 | 0.07～15 | 960 | 6～8 | 2×0.75 | 45～60 | 2875×806×1290 | ||
DZSF1020 | 1000×2000 | 1 | 0.12～20 | 960 | 6～8 | 2×0.75 | 45～60 | 2075×1278×1120 | |
2DZSF1020 | 2 | 0.11～20 | 960 | 5～7 | 2×0.75 | 45～60 | 2135×1278×1180 | ||
3DZSF1020 | 3 | 0.1～2 | 960 | 5～7 | 2×0.75 | 45～60 | 2195×1278×1240 | ||
4DZSF1020 | 4 | 0.07～15 | 960 | 4～8 | 2×0.75 | 45～60 | 2255×1278×1300 | ||
5DZSF1020 | 5 | 0.07～15 | 960 | 4～8 | 2×1.5 | 45～60 | 2315×1278×1360 | ||
6DZSF1020 | 6 | 0.07～15 | 960 | 4～8 | 2×1.5 | 45～60 | 2375×1278×1420 | ||
DZSF1025 | 1000×2500 | 1 | 0.1～15 | 1450 | 5～7 | 2×0.4 | 45 | 2575×1278×1120 | |
2DZSF1025 | 2 | 0.08～15 | 1450 | 5～7 | 2×0.4 | 45 | 2635×1278×1180 | ||
3DZSF1025 | 3 | 0.07～15 | 960 | 6～8 | 2×0.75 | 45～60 | 2695×1278×1240 | ||
DZSF830 | 800×3000 | 1 | 0.1～20 | 960 | 6～8 | 2×0.75 | 45～60 | 3080×1098×1120 | |
2DZSF830 | 2 | 0.1～20 | 960 | 6～8 | 2×0.75 | 45～60 | 3140×1098×1180 | ||
3DZSF830 | 3 | 0.1～20 | 960 | 6～8 | 2×1.5 | 45～60 | 3200×1098×1240 | ||
DZSF1030 | 1000×3000 | 1 | 0.1～20 | 960 | 6～8 | 2×0.75 | 45～60 | 3080×1298×1120 | |
2DZSF1030 | 2 | 0.1～20 | 960 | 6～8 | 2×1.5 | 45～60 | 3080×1298×1120 | ||
3DZSF1030 | 3 | 0.1～20 | 960 | 6～8 | 2×1.5 | 45～60 | 3080×1298×1120 | ||
DZSF1224 | 1200×2400 | 1 | 0.1～23 | 960 | 6～8 | 2×0.75 | 45～60 | 2480×1520×1100 | |
2DZSF1224 | 2 | 0.1～23 | 960 | 6～8 | 2×0.75 | 45～60 | 2540×1520×1160 | ||
3DZSF1224 | 3 | 0.1～23 | 960 | 6 | 2×1.5 | 45～60 | 2600×1520×1220 |
注：1、所标处理按物料散密度为1t/m³；2、可根据用户要求进行特殊设计及现场设计。
直线筛的工作原理：
工作时，振动电机通过激动器激励筛箱进行线性振动，使得筛网上的物料在筛面上作往返运动。筛网和筛箱之间安装有减震弹簧，以使振动能够传递到筛网上，同时减少共振振动和减小低频振动幅度。物料在筛面上的振动运动会导致不同颗粒大小的物料分层分离，在筛网上最终分为多个不同级别的物料。筛分的物料由输送带或者其他设备进行收集和处理。
直线筛的优点：
1.高效：直线筛可以进行高效的分离和筛选，处理能力大。
2.高精度：直线筛可以进行高精度的筛分，对物料的筛分效果较为理想。
3.可自动化：直线筛可以与其他设备进行自动化连接，提高生产效率。
4.易维护：直线筛结构简单，易于维护和清洁。
5.适应范围广：直线筛适用于各种物料的筛选，适应性强。
6.操作简便：直线筛操作简便，易于控制，减少了工作人员的操作难度，在操作中省去了大部分人工成本。
