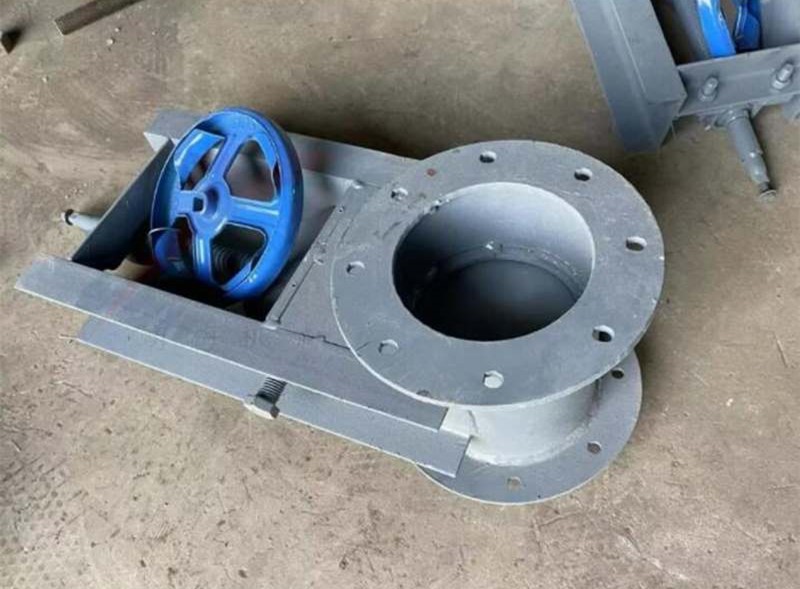

手动螺旋插板阀主要是通过手动旋转手轮，手轮的旋转运动经丝杆、螺母等传动部件转化为闸板的直线运动6。闸板在阀体内沿着一定方向（垂直上升或下降、水平移动），实现对流体通道的开启和关闭，从而控制管道内流体（气体、液体、粉体等）的流通与截断6。

结构组成

阀体：是手动插板阀的主体部分，通常由铸铁、碳钢、不锈钢等材料制成，内部有容纳闸板的空间和密封结构，与管道连接部位有法兰、焊接坡口或螺纹等连接结构。

闸板（插板）：实现流体截断和导通的关键部件，一般由不锈钢、碳钢等金属材料制成，表面可能会有研磨、涂层等特殊处理，部分闸板上设有观察孔或定位装置。

密封件：确保闸板与阀体之间的密封性，防止流体泄漏，常见材料有橡胶、聚四氟乙烯等，安装在阀体内壁和闸板边缘。

手轮和传动部件：手轮便于操作人员手动操作，安装在阀门顶部或侧面。传动部件包括阀杆、齿轮、螺杆等，将手轮的旋转运动转化为闸板的直线运动。

分类

按开启方向：可分为手动单向插板阀和手动双向插板阀。单向插板阀闸板只能向一个方向移动来开启或关闭通道；双向插板阀则可在两个方向上控制流体通道的开闭。

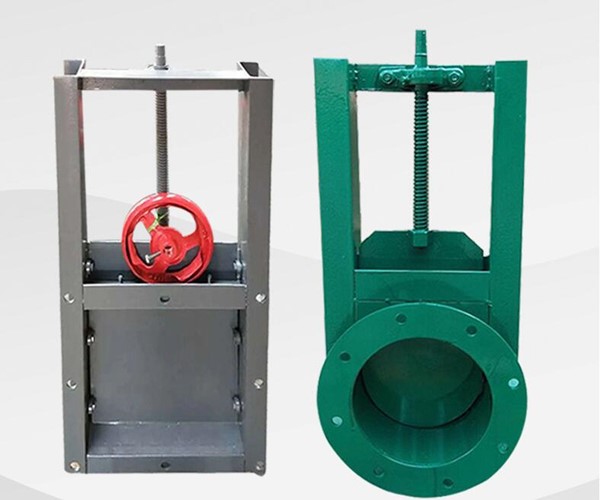

按进出料口形状：有方形和圆形两种。方形适用于一些需要与方形管道或设备连接的场合，圆形则与圆形管道等连接更为方便123。

特点

结构简单：主要由框架、闸板、丝杆、螺母、手轮等基本零件构成，没有复杂的内部结构，制造和维护成本较低123。

操作灵活：通过手轮操作，轻松实现阀门的开启和关闭，可随时根据需要调整闸板的位置，控制流体的通断234。

阻力较小：阀体通径无凹槽，具有全通径流通特性，介质在管道内流动时，不易卡阻堵塞，流体阻力小123。

应用广泛：常用于冶金、碳素、化工、建材、粮食等行业，可用于粉体物料、小颗粒物料、污水、通风系统等多种介质的输送和流量控制。

选型考虑因素

介质特性：需根据介质是粉体、颗粒、液体还是气体，以及其温度、压力、腐蚀性等选择合适的材质和密封形式。如输送高温、腐蚀性介质，应选不锈钢材质和耐高温、耐腐蚀的密封件。

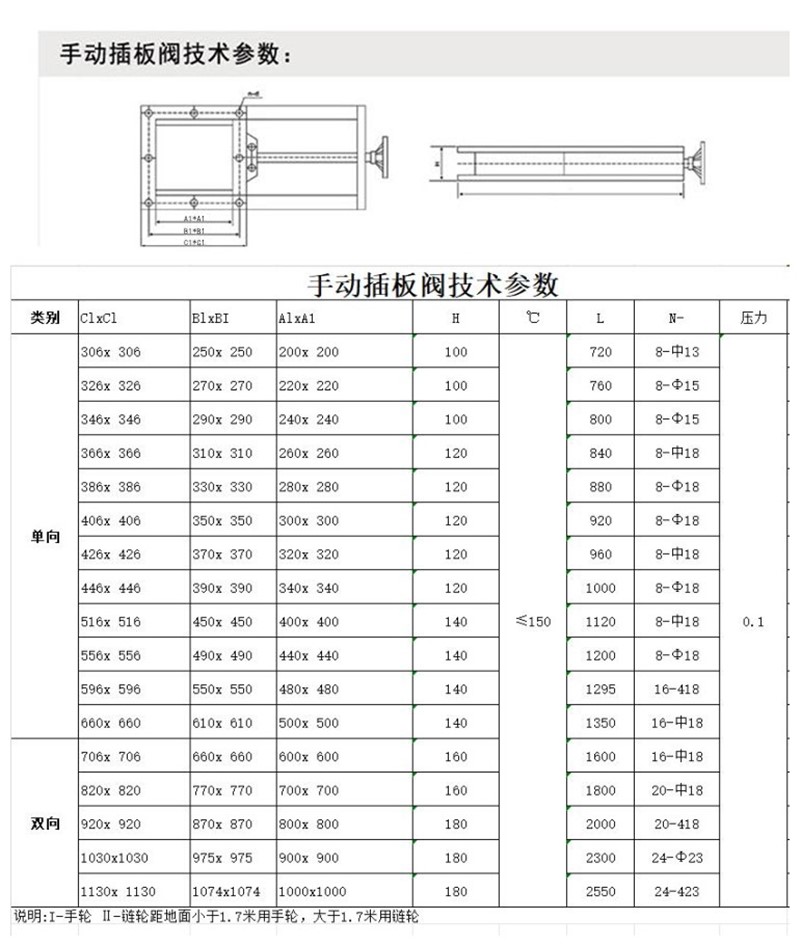

口径大小：根据管道的口径来选择与之匹配的手动螺旋插板阀口径，确保阀门与管道连接顺畅，保证流体的正常输送。

压力等级：依据管道系统的工作压力，选择具有相应压力承受能力的阀门，以确保阀门在工作过程中的安全性和可靠性。

安装方式：考虑阀门是水平安装还是垂直安装，以及安装空间的大小等因素。水平安装的阀门，闸板一般水平移动；垂直安装的，闸板则垂直升降。
