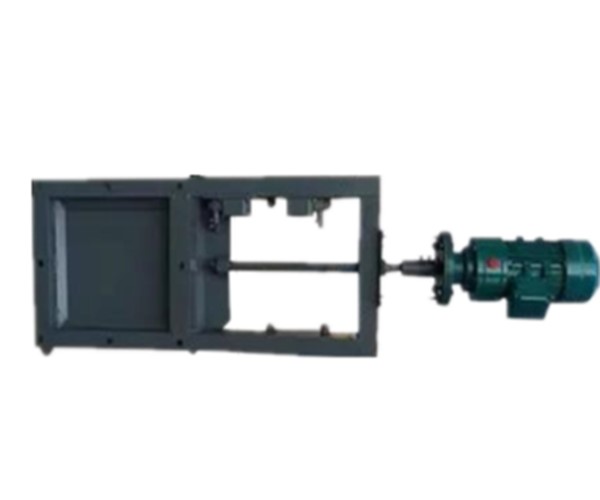

电动插板阀通过电动执行机构将电能转化为机械能，驱动闸板进行上下或水平方向的运动。当闸板移动到与管道内径完全分离的位置时，阀门开启，介质可以在管道内自由流通；当闸板移动到与管道内径紧密结合的位置时，阀门关闭，阻止介质流动。

结构组成

电动执行机构：由电动机、减速机和行程开关等组成，是电动插板阀的动力来源，根据输入的电信号控制插板的运动，可精确控制闸板的位置，实现阀门的开启、关闭以及调节功能。

闸板：是实现流体截断和导通的关键部件，通常采用金属材质制成，如不锈钢、碳钢等，表面经过处理以提高耐腐蚀和耐磨损性能，其形状和尺寸根据阀门的类型和管道规格而定。

阀体：是插板阀的主体部分，包含插板和密封件的安装位置，通常由铸铁、不锈钢或钢制成，具有较高的强度和耐腐蚀性能，其内部通道的形状和尺寸与管道相匹配，以保证介质的顺畅流通。

密封件：包括插板密封圈和阀体密封圈，插板密封圈用于阻止流体泄漏，通常采用橡胶、聚四氟乙烯等软质材料或金属与陶瓷等硬质材料制成；阀体密封圈用于防止外部杂质进入阀内，通常采用橡胶或金属材料制成。

附件：如手动装置、限位器、电气控制系统等。手动装置用于在电动执行机构失效时通过手动操作控制插板的运动；限位器用于限制插板的行程范围，保证阀门的正常工作；电气控制系统用于接收和处理电信号，控制电动执行机构的运动。

特点

自动化程度高：采用电动执行机构，可实现远程控制和自动化操作，减少人工干预，提高生产效率和系统的稳定。

密封性能好：闸板与阀座始终保持紧密接触，密封结构设计合理，有软密封和硬密封等多种形式可供选择，能够有效防止介质泄漏。

操作简便：通过控制电信号即可实现阀门的开启和关闭，操作简单方便，同时还可以配备手动装置，以便在特殊情况下进行手动操作。

适用范围广：适用于各种工业领域的粉状、颗粒状、小块状等散状物料，以及气体、液体等流体介质的流量控制或完全截断，如冶金、矿山、建材、粮食、化工等行业。

流通能力强：阀体通径无凹槽，具有全通径流通特性，介质不会卡阻堵塞，能够保证物料的顺畅输送
